3 অক্ষ CNC কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন



নাকাল মাধ্যমে

* বিভিন্ন নলাকার অংশ, রিং অংশ, এবং দীর্ঘ বার নাকাল মাধ্যমে.

* বৈশিষ্ট্য: ব্যাপক উৎপাদন, ক্রমাগত প্রক্রিয়াকরণের জন্য উপযুক্ত, কোনো সরঞ্জাম প্রত্যাহার করার প্রয়োজন নেই, লাভজনক, দক্ষ, সময়-সাশ্রয়, এবং শ্রম-সাশ্রয়; সহজেই উচ্চ-গতি এবং ভারী-ডিউটি ​​গ্রাইন্ডিং অর্জন করে।



প্লাঞ্জ-ফিড গ্রাইন্ডিং

* 1:20 এর কম অনুপাত এবং বিভিন্ন আকৃতির ঘূর্ণায়মান অংশ সহ শঙ্কুগুলির ডিপ গ্রাইন্ডিং।

* বৈশিষ্ট্য: এটি সহজে উচ্চ-গতি এবং ভারী-ডিউটি ​​গ্রাইন্ডিং অর্জন করতে পারে স্টেপড শ্যাফ্টের বড় ব্যাচ এবং আকৃতির ঘূর্ণায়মান বডিগুলির জন্য, এবং একযোগে অঙ্কনের প্রয়োজনীয়তাগুলিকে পিষে নিতে পারে৷ স্বয়ংক্রিয় লোডিং এবং আনলোডিং উপলব্ধি করা সহজ।

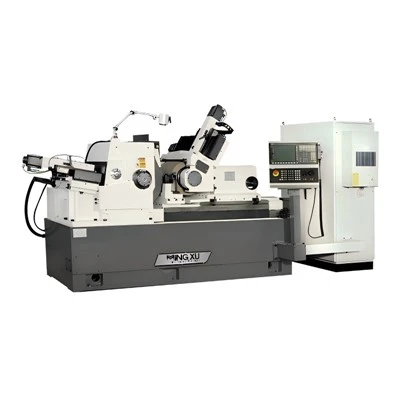

MX-4020 উচ্চ-নির্ভুল CNC কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন, 3-অক্ষের ধরন

ক) মেশিন টুল প্রধান ফিড সার্ভো ফিড Y-অক্ষ (সার্ভো ফিড)
খ) গ্রাইন্ডিং হুইল সার্ভো ড্রেসিং (উল্লম্ব অক্ষ) X-অক্ষ (উল্লম্ব অক্ষ, গ্রাইন্ডিং হুইল ড্রেসিং সার্ভো ফিড)
গ) গ্রাইন্ডিং হুইল সার্ভো ড্রেসিং (অনুভূমিক অক্ষ) Z-অক্ষ (অনুভূমিক অক্ষ, গ্রাইন্ডিং হুইল ড্রেসিং সার্ভো ফিড)


MX-4020 CNC কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন 3-অক্ষ ডায়াগ্রাম





1. নাকাল মেশিন বিছানা
* উচ্চ-গ্রেডের ঢালাই লোহা দিয়ে তৈরি, স্বাভাবিক তাপ চিকিত্সা এবং অভ্যন্তরীণ কাঠামোকে স্থিতিশীল করতে এবং ব্যবহারের সময় দৃঢ়তা এবং পরিধান প্রতিরোধের জন্য প্রাকৃতিক বার্ধক্য চিকিত্সা সহ। যুক্তিসঙ্গত যান্ত্রিক নকশা এবং চমৎকার উপকরণ ব্যবহারের সময় ন্যূনতম বিকৃতি এবং শক্তিশালী পরিধান প্রতিরোধের নিশ্চিত করে।



2. নাকাল চাকা এবং গাইড চাকা ডিভাইস
* নাকাল মেশিন টুল একটি নির্দিষ্ট নাকাল চাকা মাথা এবং একটি চলমান গাইড চাকা মাথা লেআউট গ্রহণ করে.
* নাকাল চাকা একটি ক্যান্টিলিভার গঠন আছে, নাকাল চাকা টাকু ব্যাস অপেক্ষাকৃত বড়, এবং নাকাল চাকা টাকু একটি ঘূর্ণায়মান বিয়ারিং টাকু ব্যবহার করে.
* গাইড হুইল স্পিন্ডল একটি ডবল-সমর্থিত রোলিং বিয়ারিং স্পিন্ডল গঠন গ্রহণ করে, উচ্চ ঘূর্ণনগত নির্ভুলতা নিশ্চিত করে।



3. ফিড ডিভাইস
* গাইড হুইল ফ্রেম ফিড একটি সার্ভো মোটর-চালিত বল স্ক্রু মেকানিজম ব্যবহার করে। ফিড গাইড রেল একটি উচ্চ-কঠোরতা ডবল V-টাইপ সুই রোলার গাইড রেল ব্যবহার করে, একটি উচ্চ-রেজোলিউশন সার্ভো মোটর দ্বারা চালিত, মাইক্রো-ফিডিংয়ে উচ্চ নির্ভুলতা নিশ্চিত করে, ন্যূনতম ফিড পরিমাণ 0.0001mm সহ।



4. ড্রেসিং ডিভাইস
* গ্রাইন্ডিং হুইল ড্রেসারের রেসিপ্রোকেটিং গাইড রেল একটি প্লাস্টিকের প্রলিপ্ত গাইড রেল ব্যবহার করে। ফিড এবং রেসিপ্রোকেশন উভয়ই একটি সার্ভো মোটর দ্বারা চালিত হয়-চালিত বল স্ক্রু মেকানিজম, যা ধাপে নির্বিচারে সাজানোর অনুমতি দেয়। চাকা ড্রেসিং নাকাল জন্য স্বয়ংক্রিয় ক্ষতিপূরণ ফাংশন উপলব্ধ. রক্ষণাবেক্ষণ সুবিধাজনক, ন্যূনতম ফিড পরিমাণ 0.0001 মিমি এবং অনলাইন ক্ষতিপূরণের ক্ষমতা।
* গাইড হুইল ড্রেসারের রেসিপ্রোকেটিং গাইড রেল একটি ডবল V-টাইপ সুই রোলার গাইড রেল ব্যবহার করে। ফিড একটি হ্যান্ডহুইলের মাধ্যমে, এবং আদান-প্রদান একটি গিয়ারড মোটর দ্বারা চালিত হয়-চালিত বল স্ক্রু প্রক্রিয়া৷



5. কুলিং ডিভাইস
* কুলিং সিস্টেম একটি চৌম্বক বিভাজক ফিল্টার ডিভাইস ব্যবহার করে।



6. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
* অপারেটিং সিস্টেমটি জাপানের মিতসুবিশি R-সিরিজ সিস্টেম গ্রহণ করে, যেখানে একটি স্বয়ংক্রিয় ইনফিড গ্রাইন্ডিং প্রোগ্রাম রয়েছে। ফিড হার, গতি, সময়, এবং ধাপ পার্থক্য সব সামঞ্জস্যযোগ্য. দেশীয় এবং আন্তর্জাতিক গ্রাইন্ডিং মেশিন কন্ট্রোল প্রযুক্তির সমন্বয়ে, এটি একটি পেশাদার টাচস্ক্রিন কন্ট্রোল ইন্টারফেস ডিজাইন, সহজ অপারেশন, এবং শেখার এবং ব্যবহারের সহজতা, ব্যাপকভাবে কাজের দক্ষতা উন্নত করে।
* এই 3-অক্ষ CNC কেন্দ্রবিহীন গ্রাইন্ডিং মেশিনটিতে একটি মডুলার ডিজাইন এবং একটি নান্দনিকভাবে আনন্দদায়ক চেহারা রয়েছে। ব্যবহারকারীরা তাদের নির্দিষ্ট চাহিদা অনুযায়ী বিকল্পগুলি কনফিগার এবং নির্বাচন করতে পারেন।





পণ্যের নাম	3 অক্ষ CNC কেন্দ্রবিহীন গ্রাইন্ডিং মেশিন
মডেল	MX-4020
প্লাঞ্জ-ফিড গ্রাইন্ডিং
ব্যাস নাকাল	2-45 মিমি
সর্বোচ্চ নাকাল দৈর্ঘ্য (স্ট্যান্ডার্ড বন্ধনী)	195 মিমি
-ফিড গ্রাইন্ডিংয়ের মাধ্যমে
ব্যাস নাকাল	10-250 মিমি
সর্বোচ্চ নাকাল দৈর্ঘ্য (স্ট্যান্ডার্ড বন্ধনী)	195 মিমি
নাকাল চাকা স্পেসিফিকেশন	P400x200x203mm
চাকা স্পেসিফিকেশন নিয়ন্ত্রণ	P250x200x127 মিমি
নাকাল চাকা গতি	1625r/মিনিট
চাকার গতি নিয়ন্ত্রণ করা (পদবিহীন)	10-200r/মিনিট
হুইল ফ্রেম সুইভেল অ্যাঙ্গেল নিয়ন্ত্রণ করা
উল্লম্ব	-2 ডিগ্রি - +5 ডিগ্রি
অনুভূমিক	-1 ডিগ্রি - +3 ডিগ্রি
নাকাল চাকা মিন ফিড পরিমাণ	0.0001 মিমি
নাকাল চাকা ড্রেসার মিন ফিড পরিমাণ	0.0001 মিমি
Gri এর সেন্টারলাইন থেকে উচ্চতা। চাকা এবং রেজি. চাকা বিশ্রাম কাজ	190 মিমি
জলপ্রবাহ	25L/মিনিট
মোট শক্তি
নাকাল চাকা মোটর	11KW
চাকা মোটর নিয়ন্ত্রণ	1.5KW
পাওয়ার সাপ্লাই	3N 50Hz 380V
মেশিনের মাত্রা (LxWxH)	2780x1220x1720 মিমি
মেশিনের ওজন	প্রায় 4000 কেজি
নির্ভুলতা (স্ট্যান্ডার্ড বার)
গোলাকার	0.0005 মিমি
নলাকারতা	0.0015 মিমি
রুক্ষতা	Ra0.16μm
